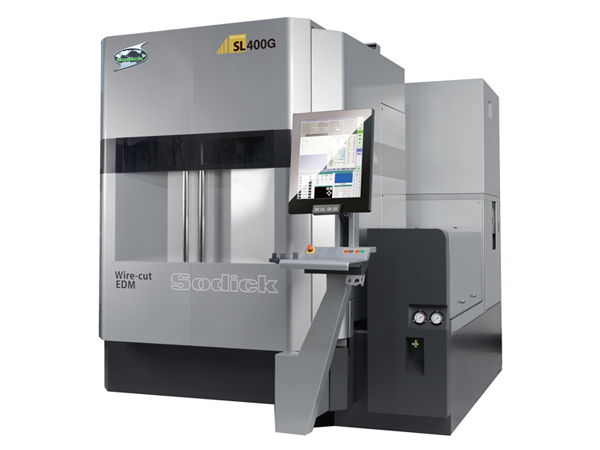

沙迪克慢走絲SL400G
設備特性
高速、高精度、高穩定加工的實用加工機
采用了方便操作的可滑動式加工槽門，以及機床主體·電源·輔助油箱一體化構造的省空間設計，獲得了客戶們的好評。
提高作業性能
由于大幅度縮短了加工液的送排液時間，提高了作業效率。另外，通過將操作裝置集中配置在控制面板周邊，使日常作業的負擔大大減輕。在維護性方面，采用將過濾箱放在前面的構造，便于作業人員操作，從而對生產效率的提高作出了貢獻。

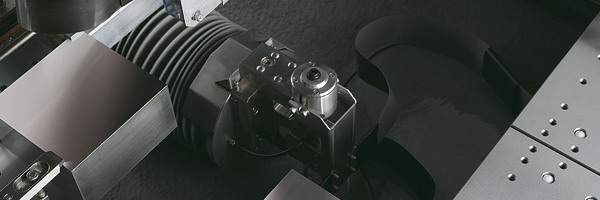

高速自動接線裝置
通過采用獨特的張絲伺服裝置，可以完成高精度的穩定加工。另外通過裝配具有直度功能的高速自動接線裝置，實現了高接線率。由此減少了操作工時并可以實現長時間的高速無人運轉。
沙迪克慢走絲X.Y.U.V軸搭載本社開發的直線伺服電機
在放電加工機上搭載了直線伺服電機，與以往的滾珠絲杠驅動機構相比，實現了高響應性和定位精度。此外，由于無扭曲、無磨損，保證了長期穩定的高精度。
技術參數
| Sodick慢走絲SL400G規格 | |
| X、Y、Z行程 | 400mm*280mm*250mm |
| U、V行程 | 120mm*120mm |
| 錐度加工控制角度 | ±25° |
| 最大工件尺寸 | 600mm*470mm*240mm |
| 最大工件質量 | 500kg |
| 機床主體尺寸 | 2100mm*2235mm*2200mm |
