電火花線切割加工（WEDM）線材侵蝕原理
電火花線切割加工（WEDM），也稱為線切割放電加工和線切割，一根薄的單股金屬線（通常為黃銅）通過工件進給，浸入介電流體槽中，通常為去離子水。電火花線切割加工常用于切割厚達300mm的板材，并用難以用其他方法加工的硬質金屬制成沖頭，工具和模具。不斷從線軸進給的線材被夾持在以水噴嘴頭為中心的上部和下部金剛石導軌之間。Charmilles Robofill 300使用硬質合金導軌。通常由CNC控制的導軌在x-y平面內移動。在大多數機器上，上部導軌也可以在z-u-v軸上獨立移動，從而可以切割錐形和過渡形狀（例如，底部為圓形，頂部為方形）。上部導軌可以控制GCode標準中的軸運動，x-y-u-v-i-j-k-l-。這使得線切割EDM可以被編程來切割非常復雜和精致的形狀。上部和下部金剛石導軌的精度通常為0.004毫米（0.16密耳），使用直徑為0.02毫米（0.79密耳）的金屬絲可以具有小至0.021毫米（0.83密耳）的切割路徑或切口，盡管平均切割切口使用Ø0.25毫米（9.8密耳）黃銅絲達到最佳經濟成本，加工時間為0.335毫米（13.2密耳）。切割寬度大于電線寬度的原因是因?yàn)閺碾娋�兩側產生火花，導致工件腐蝕。這種“過切”是必要的，對于許多應用來說，它具有充分的可預測性并因此可以得到補償（例如在微型EDM中通常不是這種情況）。線軸很長 - 一條8公斤的0.25毫米線軸長度僅超過19公里。線徑可以小至20微米（0.79密耳），幾何精度不會超過±1微米（0.039密耳）。線切割過程使用水作為其介電流體，通過濾波器和PID控制的去離子器單元控制其電阻率和其他電氣特性。水從切割區沖走切割的碎屑。沖刷是決定給定材料厚度的最大進給速率的重要因素。
隨著更嚴格的公差，多軸電火花線切割加工中心增加了多頭功能，例如同時切割兩個零件的多頭，用于防止斷線的控制，斷線時的自動自攻功能以及可編程加工策略優化操作。當需要低殘余應力時，通常使用線切割放電加工，因?yàn)樗恍枰芨叩那邢髁θコ牧�。如果每個脈沖的能量/功率相對較低（如在精加工操作中），由于這些低殘余應力，預計材料的機械性能幾乎沒有變化，雖然沒有減輕應力的材料可能在加工中扭曲處理。工件可能會經歷顯著的熱循環，其嚴重程度取決于所使用的工藝參數。這種熱循環可能會導致在零件上形成重鑄層，并在工件上形成殘余拉應力。如果在熱處理后進行加工，尺寸精度不會受到熱處理變形的影響。

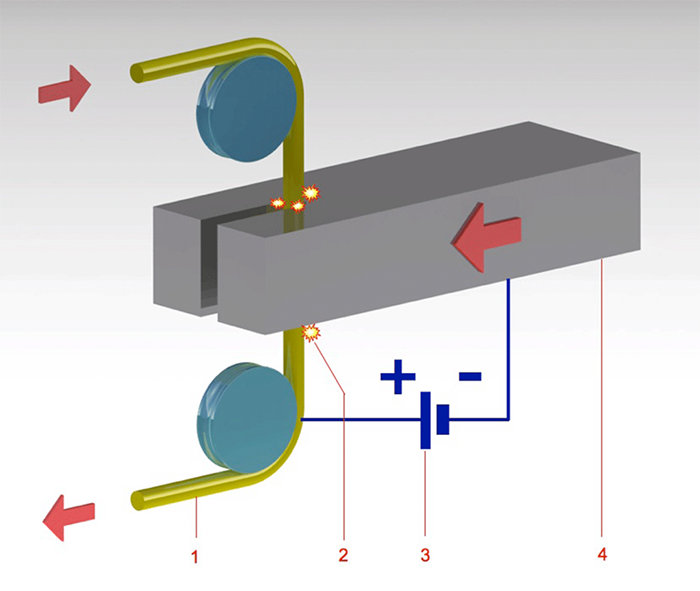

線材侵蝕原理圖
1 導線。
2 放電腐蝕（電�。�
3 電勢。
4 工件。
