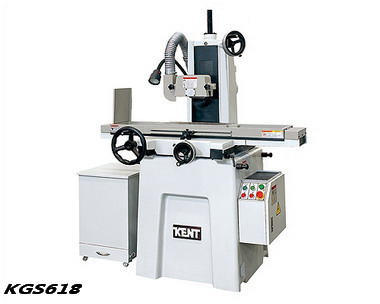

建德磨床KGS-618M/H
建德磨床KGS-618M/H特性
建德磨床高剛性的鑄件體
主機座、工作臺、滑座、立柱及機頭等各重要部位均采用鑄件體，并經由有限元分析與計算，達到剛性與質量的工程需求，每件鑄件均經過內應力消除處理，確保長久不變形，確保機床長時間之研削精度。
建德磨床擁有全支撐之工作臺硬軌結構
工作臺采全支撐硬軌結構，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。
建德磨床高精度之直結式主軸
磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用直結式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，直接安裝于機頭座上，更加強頭部之強度，保證主軸之偏轉遠低于 0.002mm。
自動潤滑系統
采循環式中心潤滑裝置，一方面各傳動螺桿和滑動面均得到潤滑，另一方面廢油回收過濾再循環潤滑，不僅環保，也節省潤滑油之不必要支出。
電氣控制系統
專業設計電氣控制系統，符合CE安全要求，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。
圖型化操作面板
操作面板箱采固定式設計，操控集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。
關于建德磨床規格型號說明
- KGS-618M（三軸全手動型）
- KGS-618H（左右自動，上下及前后手動型）
KGS-618M/H配置
砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水或吸塵裝置、150mm*350mm永磁細目磁盤、兩軸1us光學尺。
KGS-618M/H規格
| 工作臺面積 | 460mm*150mm |
| 左右、前后最大移動量 | 475mm*185mm |
| 工作臺至主軸中心距離 | 380mm |
| 前后手輪最小進給 | 0.01mm |
| 上下手輪最小進給 | 0.005mm |
| 機床高度 | 1995mm |
| 占地面積 | 1800mm*1200mm |
| 機床重量 | 700kg |
