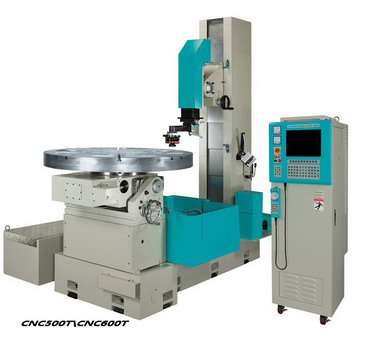

群基輪胎模模具電火花機床 CNC500T
| 輪胎模電火花機CNC500T 電器規格 | |
| 控制器 | 群基CR6C控制器 |
| 最大加工電流 | 100A |
| 輸入電壓 \ 電源容量 | 380V \ 15KVA |
| 高壓選擇 | 140V \ 250V |
| 最小放電時間 \ 最小休止時間 | 1us \ 1us |
| 最大加工速度 | 1050mm3\min |
| 最細表面光潔度 | 0.2um Ra |
| 最小電極消耗比 | 0.2% |
| 電控柜重量 | 360KG |
| 輪胎模電火花機CNC500T 機械規格 | |
| Y軸行程\解析度 | 480mm\0.001mm |
| Z軸行程\解析度 | 180mm\0.001mm |
| C軸旋轉角度\解析度 | 360度\0.001度 |
| X軸行程 | 70mm |
| 機頭行程 | 890mm |
| 主軸旋轉角度 | 前后30度\左右30度 |
| 轉盤尺寸（工作臺） | 1300mm |
| 工作臺翻轉角度\解析度 | 0-90度\0.05度 |
| 最大電極重量 | 50kg |
| 最大工件重量 | 800kg |
| 最大工件直徑 | 1200mm |
| 最大工件厚度 | 470mm（含夾具） |
| 機床總重 | 4500kg
|
輪胎模電火花機CNC500T 特性
- 全新升降式油槽，全程浸油加工，提高模具精度及表面光潔度；（升降油槽選配）。
- 臺灣群基輪胎�；鸹C 分度盤采用進口研磨渦輪和變徑蝸桿，搭配日本AC伺服電機，全浸由潤滑設計，背隙小、精度高、壽命長。
- 臺灣群基輪胎模具火花機采用日本AC伺服馬達直接驅動放電主軸，加快伺服反應速度，展現高效率、高精度的放電加工。
- 全新主軸防火設計，浸油設計，主動預防火災發生。
- 該機型設計工作臺可翻轉，模具校正方便；
- 可搭配四爪功能，模具固定及校正便捷、可靠；（四爪裝置為選配）。
輪胎模具放電機CNC500T 標配
分度盤、LED工作燈、臺灣華樂士油泵、濾芯及濾棉\光學尺（分辨率1us）、移動工作臺、工具箱 (含標準配件)、操作手冊、原廠保證書、
輪胎模具火花機CNC500T 選配
Erowa夾具、3R夾具、四爪裝置、高分辨率解碼器、MPG手輪、100A電流、油冷機、Lead回路。
