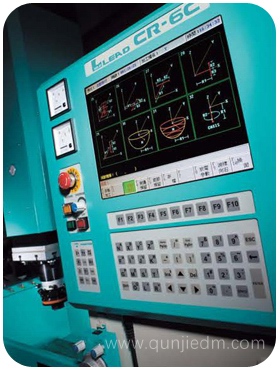

| 方便使用的加工程序輸入界面 |
 |  |  |  |
| 對話式加工孔位置表設置 | 對話式自動創建深度表 | 加工路徑圖顯示 | |
| 自動尋邊功能 |
 |  |  | |
| 此屏幕中給出了自動與手動模式下便于使用的尋邊功能以及50組尋邊記憶能力。設定點搜索值能夠自動記錄到加工程序中。 | 自動內部中心點尋邊控制功能。 | 自動外部中心尋邊 | |
| 標準搖動放電功能 |
 |  |  |  |
| 搖動放電功能既有簡單的弧形與方形路徑，也有復雜的3D運動路徑，能夠加工復雜模具。 | | | |
| 各種放電路徑 |
 |  |  |  |
| | | 標準搖動放電，雛形搖動發電功能 | |
| 坐標旋轉功能（選配） |
 |  | | |
| 坐標旋轉功能能夠按需旋轉加工軸。設備可利用此功能，在3D旋轉、單/多點加工或?qū)み呍O(shè)定座標功能。 |
| C軸功能 |
 |  | | |
| 使用選配的C軸功能時，C軸與Z軸能夠執行同步加工功能。適于螺旋體之放電加工，如：斜齒輪、扇片等。 | 除標準角定位功能外，C軸還具有對旋轉件的中心補償功能。如C軸上出現錯模現象，則X軸與Y軸會根據旋轉角同時移動，如此可實現C軸上加工件的中心定位。 | | |
