群基牛頭式CNC火花機 CNC1270/1570/1880/2390/3090
模具加工操作更快更簡單
- 群基牛頭式CNC火花機能夠使模具制造商生產出表面細致均勻的模具,并且能夠提高CNC操作和加工效率，減少前置操作時間。
- 群基牛頭式CNC火花機具備CNC控制邏輯與高強度結構機身，可確保定位準確，經久耐用。高性能放電回路，效率高，電極消耗低，加工表面細致均勻。適用于各行各業的模具應用。
- 便于用戶選擇適合自己的加工方式。

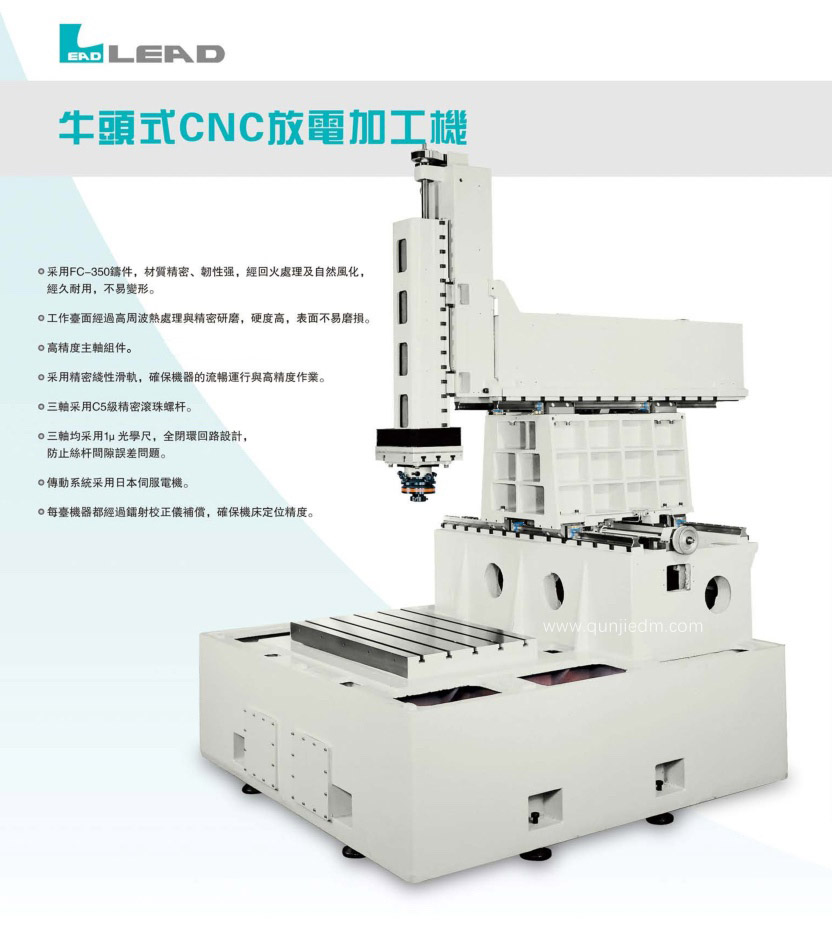

群基牛頭式CNC火花機特性
- 采用FC-350鑄件，材質精密、韌性強，經回火處理及自然風化，經久耐用，不易變形。
- 工作臺面經過高周波熱處理與精密研磨，硬度高，表面不易磨損。
- 高精度主軸組件確保設備擁有優良的放電特性。
- 采用精密線性滑軌，確保機器的流暢運行與高精度作業。
- 三軸采用C5級精密滾珠螺桿。
- 三軸均采用1μ光學尺，全閉環回路設計，防止絲桿間隙誤差問題。
- 傳動系統采用日本伺服電機。
- 每臺電火花機床都經過鐳射校正儀補償，確保機床定位精度。
群基牛頭式CNC火花機參數表
| 型號 | CNC-1270 | CNC-1570 | CNC-1880 | CNC-2390 | CNC-3090 | |
| X軸行程 | mm | 1200 | 1500 | 1800 | 2300 | 3000 |
| Y軸行程 | mm | 700 | 700 | 800 | 900 | 900 |
| Z軸行程 | mm | 500 | 500 | 600 | 600 | 600 |
| 工作臺尺寸 | mm | 1600x900 | 1600x900 | 2000x1000 | 2500x1200 | 3200x1200 |
| 加工頭板距工作臺面最高/最低 | mm | 1084/596 | 1084/596 | 1200/600 | 1250/650 | 1300/700 |
| 油槽內徑尺寸 | mm | 2150x1150x700 | 2150x1150x700 | 3000x1500x650 | 3500x1800x650 | 4500x1800x650 |
| 最大油箱容量 | L | 2300 | 2300 | 3585 | 5000 | 5520 |
| 最大電極重量 | kg | 100(選配200) | 100(選配200) | 100(選配400) | 100(選配450) | 100(選配450) |
| 最大工件重量 | kg | 4000 | 4000 | 6500 | 8000 | 15000 |
| 機器尺寸 | mm | 2500x2500x2040 | 2500x2500x2040 | 4690x3880x3450 | 5400x4300x3450 | 5700x4450x3600 |
| 機器總重 | kg | 6190 | 6190 | 13000 | 15000 | 23000 |

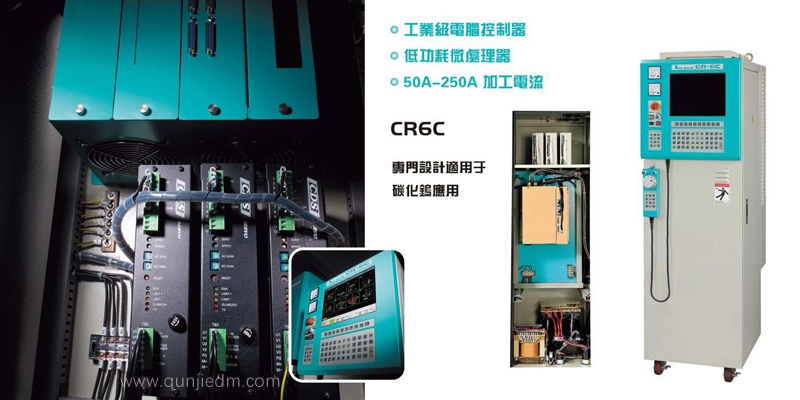

群基牛頭式CNC火花機配套CR6C控制器/電器箱
群基CR6C（電器）參數表
| 電源規格 | 50A（7KVA） |
| 加工電壓 | 100V（140\250） |
| 最小休止\放電 | 1us\1us |
| 加工速度 | 480 mm3\min |
| 表面光潔度 | 0.2umRa |
| 電極消耗比 | 0.3% |
| 電控柜重量 | 210kg |
